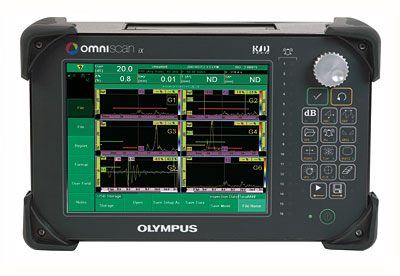

OmniScan iX UT超声波探伤仪

总体尺寸（W × H × D）

台顶式

375 mm × 238 mm × 185 mm （14.75 in. × 9.4 in. × 7.3 in.）

支架式

485 mm × 222 mm × 190 mm （19 in. × 8.7 in. × 7.5 in.）

重量

6.5 kg （14.3 lb）

连接器

BNC （2, 4 or 8）

脉冲发生器/接收器

脉冲发生器/接收器数量

2, 4 or 8

脉冲发生器

脉冲输出

50 V, 100 V, 200 V, 300 V ±10%

脉冲带宽

可调范围 30 ns to 1000 ns ±10%, 2.5 ns的分辨率

下降沿时间

小于 7 ns

脉冲波形

负方波

输出阻抗

少于 7 Ω

脉冲接收器

接收增益范围

0-100 dB, 0.1 dB的步进

大输入信号

20 V p-p （屏幕上128%）

小灵敏度

200 µV p-p （屏幕上128%）

输入有关的噪音

160 µV p-p （26 µV RMS） （128%）

输入阻抗

50 Ω

输入滤波（带宽）

中心频率1 MHz （1.5 MHz）, 中心频率2 MHz （2.25 MHz）, 中心频率5 MHz （4 MHz）, 中心频率10 MHz （12 MHz）, 中心频率15 MHz, 中心频率20 MHz, 0.25-2.5 MHz, 2-25 MHz BB

系统带宽

0.25-35 MHz （-3 dB）

整流器

正负兼有, 正向, 负向, 无

模式

脉冲回波（PE）, 一发一收（PC） , 穿透（TT）. 在 P-P模式下脉冲发生器的大数量等于通道数量的半数

滤波

数字式

TCG

点的数量

16

TCG范围

大到40 dB

大增益变化率

20 dB/µs

数据采集

A扫采集率

6000次A扫/s （PRF/N, 此处N = 通道数） （512-点A扫描）

大脉冲发生率

12 kHz （C扫描 + 报警模式）. 带有完A扫描记录大6 kHz

数据处理

实时

2, 4, 8, 16

闸门

数量

3 : I （同步）, A 和 B （测量）

同步

I, A, B参考主脉冲信号, B参考闸门 I 或 A （后同步）

数据存储

A扫记录（TOFD）

6000次A扫描/s （512-点A扫描） （3 MB/s 传输速度）

C扫描类型数据记录

10,000 （A1, A2, A3, T1, T2, T3） （3闸门） 10 kHz （腐蚀映射时的低频）

数据可视化

刷新率

60 Hz

模式

A扫描, B扫描, C扫描, 带状图, 多路A扫和TOFD

数据同步

时间上

1 Hz-12 kHz

编码器上

单轴或两轴分成1 到5,536 步

输出&输入

报警数

16 （可编程的,保持时间和延迟, n次事件的过滤）

条件

任何逻辑闸门组合

信号

幅值或闸门A 或 B的延时

模拟量输出（PRF）

16 （0 V to +5 V） （每个闸门都可编程）

数字量输入（DIN）

4 可编程
